주요 데이터, 제어 구조, 키 또는 기타 보안 자산에 액세스하기 위한 보안 보호 장치의 작동을 손상시키는 방식으로 결함 주입을 사용하여 정상적인 장치 동작을 방해하는 악명 높은 공격 방법 중 하나입니다. 일반적으로 해커 연구실에서 이 작업이 완료되면 장치가 손상되고 해커는 자신이 발견한 정보를 사용하여 대상 애플리케이션 내에서 유사한 장치를 공격할 수 있습니다. DFA와 같은 알고리즘은 잘못된 출력을 분석하고 키를 추측하기 위해 매우 잘 확립되어 있습니다. 이러한 오류 공격에 대한 대응책을 계획해야 하며 모든 DFA 제안 공격이 Optima-SEC™를 사용하여 시뮬레이션되도록 RTL 수준에서 바로 이러한 대응책을 검증하는 것이 매우 중요합니다.

적절한 중단을 유발하기 위해 "민감한" 기간(예: 부팅 프로세스) 동안 장치에 결함이 주입될 수 있습니다. (1) 전원 레일의 전압 글리칭, (2) 클록 핀을 사용한 템퍼링, (3) 전자기 펄스 공급, (4) 레이저 글리칭 및 기타 방법을 사용하여 도입할 수 있습니다[3]. UDS 통신 창과 같은 취약한 기능에 대한 특정 기간이 알려진 경우 개방이 트리거될 때까지 이 기간 동안 다양한 순간에 결함이 주입될 수 있습니다.

차등 결함 분석과 함께 사용할 수 있는 결함 주입 공격 중 일부는 다음과 같습니다.

  AES-128 블록 암호의 첫 번째 라운드에서 단일 비트를 뒤집는 공격입니다. 이번 공격은 사실상 불가능하다는 것이 입증됐지만, 실리콘 공격 이후 검증은 어렵다. 이를 방지하기 위한 대책이 계획된 경우 FAS 모델링을 사용하여 RTL 수준에서 검증할 수 있습니다.

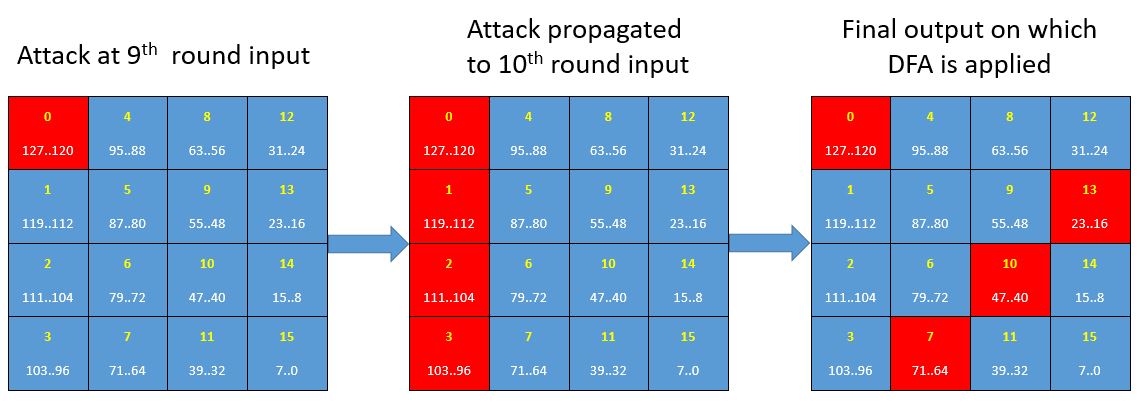

  AES-128의 9th라운드 입력 에서 단일 비트를 공격합니다 . FAS는 간단한 단일 명령을 사용하여 이를 모델링할 수 있습니다. 각 라운드 블록을 통한 결함의 시뮬레이션된 전파는 Optima-SEC™에서 제공하는 디버그 보고서를 통해 관찰할 수 있습니다. 이러한 중간 공격 전파 보고서는 각 라운드에서 강력한 대응책을 설계하는 데 도움이 됩니다.

  레이저 공격. FAS는 다양한 매개변수를 고려하여 레이저 공격을 모델링할 수 있습니다.

  공격 기점

  공격 반경

  레이저 강도, 더 많은 전력, 더 많은 게이트 영향

  노출 중심에서 조명된 원 외부로의 레이저 에너지 저하

  레이저 공격 노출 기간

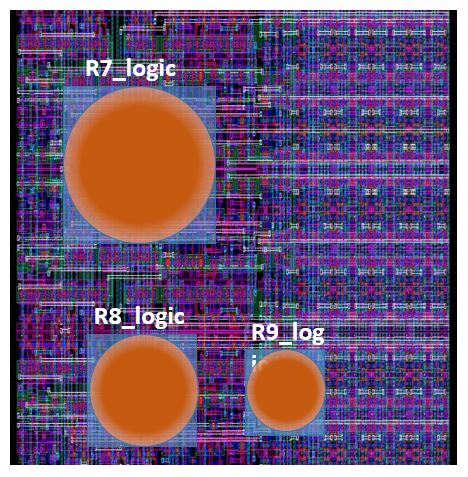

  PAG: 잠재적으로 공격 가능한 게이트: Optima-SEC™ 알고리즘은 설계상의 공격 출처를 기반으로 자동 계산합니다. 아래 예에서는 IC가 작동하는 다양한 시점에서 세 가지 다른 레이저 빔이 AES 엔진 레이아웃에 초점을 맞추고 있습니다.

R7_Logic: AES-128 엔진의 Round 7 로직에 더 큰 반경의 레이저 빔이 집중되며 FAS는 Optima-SEC™에서 계산된 PAG의 다양한 조합으로 생성될 수 있습니다. 이 레이저 빔은 7라운드 실행 시 초점이 맞춰집니다.

R8_Logic: 중간 반경의 레이저 빔은 AES-128 엔진의 Round 8 로직에 집중되며 FAS는 Optima-SEC™에서 계산된 PAG의 다양한 조합으로 생성될 수 있습니다. 이 레이저 빔은 Round 8 실행 시 초점이 맞춰져 있는데, 레이저 빔의 반경이 크지 않기 때문에 Round 8의 일부만 PAG로 표시됩니다.

R9_Logic: 더 작은 반경의 레이저 빔은 AES-128 엔진의 Round 9 로직에 집중되며 FAS는 Optima-SEC™에서 계산된 PAG의 다양한 조합으로 생성될 수 있습니다. 이 레이저 빔은 Round 9 실행 시 초점이 맞춰져 있는데, 레이저 빔 반경이 크지 않기 때문에 Round 9의 작은 부분만 PAG로 표시됩니다.
